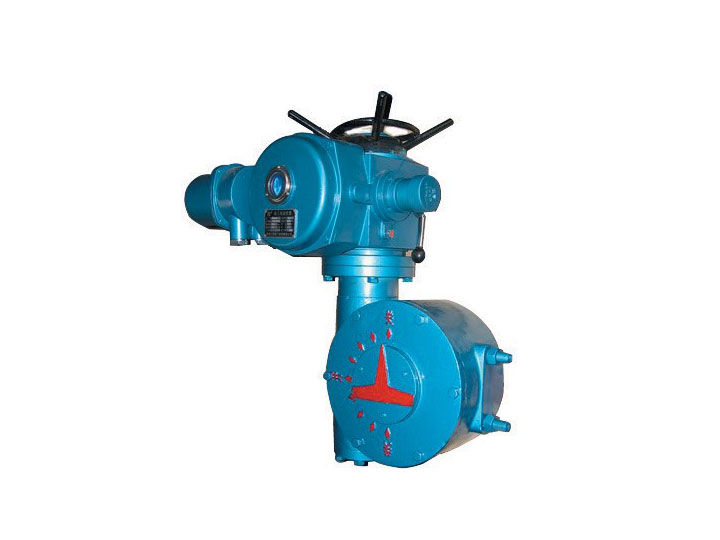

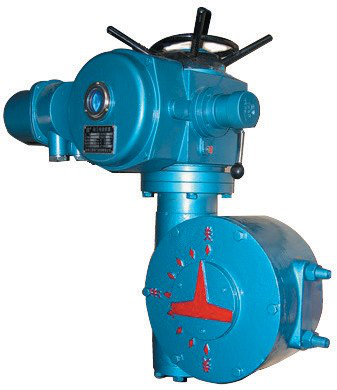

DQ疊加式部分回轉閥門電動裝置

關鍵詞：DQ疊加式部分回轉閥門電動裝置

所屬分類：電動裝置

產品概述：Q型部分回轉閥門電動裝置的輸出扭矩范圍為50~5000N.m,無法滿足大口徑蝶閥和球閥等做90度回轉閥門的扭矩要求，故大口徑蝶閥、球閥等都采用Z型多回轉閥門電動裝置加上二級蝸輪蝸桿(即疊加式結構),型號表示為DQ型,達到90度回轉的要求,輸出轉矩范圍達到6000~120000N.m.。 …

在線咨詢

產品詳情圖片集錦

Q型部分回轉閥門電動裝置的輸出扭矩范圍為50~5000N.m,無法滿足大口徑蝶閥和球閥等做90度回轉閥門的扭矩要求，故大口徑蝶閥、球閥等都采用Z型多回轉閥門電動裝置加上二級蝸輪蝸桿(即疊加式結構),型號表示為DQ型,達到90度回轉的要求,輸出轉矩范圍達到6000~120000N.m.。

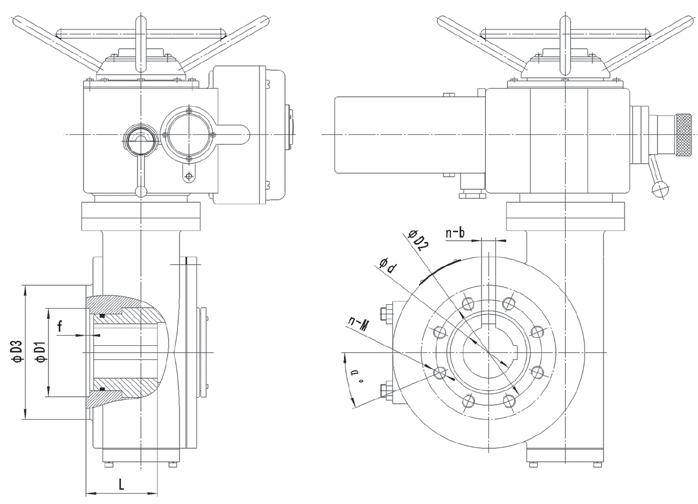

DQ型疊加式閥門電動裝置圖連接尺寸圖

型號規格及主要性能參數

型號規格	輸出轉矩(N?m)	^大閥桿直徑(mm)	疊加減速器		配用Z型電動裝置型號	手動速比	輸出轉速（r/min）	開啟/關閉時間（S）	電機功率（KW）
型號規格	輸出轉矩(N?m)	^大閥桿直徑(mm)	型號	速比	配用Z型電動裝置型號	手動速比	輸出轉速（r/min）	開啟/關閉時間（S）	電機功率（KW）
DQ600	6000	58	D7	58	Z30-18	58	0.31	48	0.55
DQ800	8000	70	D8	53	Z45-24	53	0.45	33	1.1
DQ1000	10000	70	D8	53	Z60-24	53	0.45	33	1.5
DQ1200	12000	70	D8	53	Z90-24	53	0.45	33	2.2
DQ1600	16000	85	D9	63	Z90-24	63	0.38	39	2.2
DQ2000	20000	85	D9	63	Z120-24	63	0.38	39	3
DQ3200	32000	100	D10	66	Z180-18	1485	0.27	56	4
DQ4000	40000	100	D10	66	Z250-18	1485	0.27	56	5.5
DQ5500	55000	120	D11	81	Z250-18	1822	0.22	68	5.5
DQ6300	63000	145	D12	81	Z250-18	1822	0.22	68	5.5
DQ8000	80000	145	D12	81	Z350-18	1620	0.22	68	7.5
DQ12000	120000	180	D13	100	Z500-18	2000	0.18	83	11

連接尺寸

尺寸型號	法蘭號	ΦD1 (H8)凹	ΦD2	ΦD3	Φd(H9) 標準（^大）	f	α°	n-b×L	n-M
DQ600	F20	160	200	260	50（58）	5	22.5	2-16X110	8-M16
DQ800	F25	200	254	300	60（70）	5	22.5	2-18X120	8-M16
DQ1000
DQ1200
DQ1600	F30	230	298	350	80（85）	5	22.5	2-22X120	8-M20
DQ2000
DQ3200	F35	260	356	415	90（100）	5	15	2-28X150	12-M20
DQ4000
DQ5500	F40	300	406	475	110（120）	8	15	2-28X180	12-M20
DQ6300	F48	370	483	560	130（145）	8	15	2-32X195	12-M22
DQ8000
DQ12000	F59	490	590	650	160（180）	8	15	2-32X205	12-M27
