優秀的閥門電動裝置供應商

全國服務熱線:

0519-88868786

澳能自動化 阿里旺鋪
  • AIQ端子對照表

AIQ端子對照表

關鍵詞:AIQ端子對照表
所屬分類:智能型
產品概述:4-直流電源0V5-直流電源24V6-S1繼電器1端(開到位)7-S1繼電器2端(開到位)8-S2繼電器1端(關到位)9-S2繼電器2端(關到位)10-S3繼電器1端(開力矩)11-S3繼電器2端(開力矩)12-S4繼電器1端(關力矩)13-S4繼電器2端(關力矩)14-S5繼電器1端(現場/遠控)15-S5繼電器2端(…
產品詳情 圖片集錦




4-直流電源0V

5-直流電源24V

6-S1繼電器1端(開到位)

7-S1繼電器2端(開到位)

8-S2繼電器1端(關到位)

9-S2繼電器2端(關到位)

10-S3繼電器1端(開力矩)

11-S3繼電器2端(開力矩)

12-S4繼電器1端(關力矩)

13-S4繼電器2端(關力矩)

14-S5繼電器1端(現場/遠控)

15-S5繼電器2端(現場/遠控)

16-S7保持繼電器中1端*

17-S7保持繼電器2端*

                18-S8保持繼電器1端*


19-S8保持繼電器2端*

20-S9保持繼電器1端*

21-S9保持繼電器2端*

22-閥位反饋電流+

23-閥位反饋電流-

24-

25-緊急動作(ESD)

26-閥位控制電流+

27-閥位控制電流-

28-手動/自動高電壓公共端*

29-S10保持繼電器1端*

30-S10保持繼電器2端*

31-

32-

33-遠程關閉


34-保持/停止

35-遠程打開

36-

37-

38-

39-手動/自動信號選擇端

40-遠程高電壓公共端*

41-手動/自動低電壓公共端*

42-S6繼電器公共端(故障報警)

43-S6繼電器1端(故障報警)

44-S6繼電器2端(故障報警)

45-

46-

47-




警告:連接動力電源前請參照電動執行機構銘牌上的額定電壓值,若選用AIQ產品,當動力電源為三相380V時接1,2,3號端子,當動力電源為單相220V時,接1,2號端子。

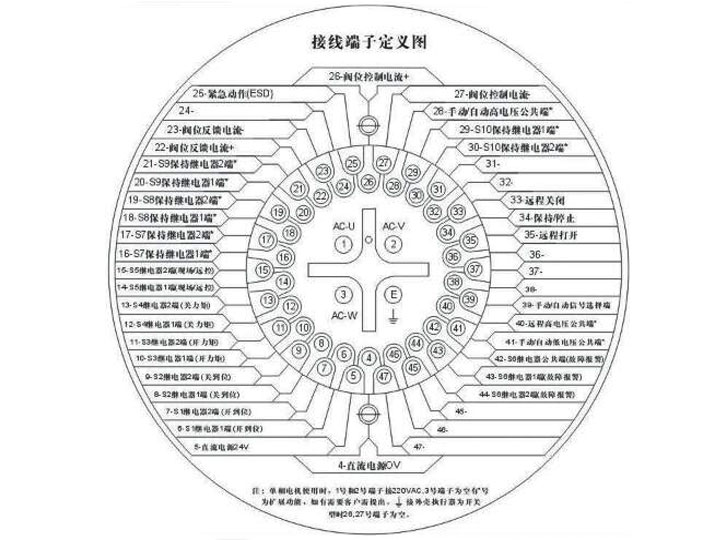

AIQ電氣接線電纜進線口和接線端子

  位于中間的進線口為M40*1.5,位于兩邊的2個進線口為M25*1.5,三相(380VAC/50HZ)電源端子4個,單相(220VAC/50HZ)電源端子3個,規格為M5信號端子共44個,規格為M4。


序號

名稱

含義

序號

名稱

含義



接地符

接大地



24







1

380VAC1**

380V交流電源輸入端



25

緊急動作(ESD)

緊急動作(ESD)



2

380VAC2**

380V交流電源輸入端



26

閥位控制電流+

閥位控制電流+



3

380VAC3**

380V交流電源輸入端



27

閥位控制電流-

閥位控制電流-



4

直流電源0V

24V非穩壓直流電源“-”輸出端



28

手動/自動高電壓公共端*

手動/自動高電壓公共端*



5

直流電源24V

24V非穩壓直流電源“+”輸出端



29

S10保持繼電器1端*

S10保持繼電器1端*



6

S1繼電器1端(開到位)

S1繼電器1端(開到位)



30

S10保持繼電器2端*

S10保持繼電器2端*



7

S1繼電器2端(開到位)

S1繼電器2端(開到位)



31







8

S2繼電器1端(關到位)

S2繼電器1端(關到位)



32







9

S2繼電器2端(關到位)

S2繼電器2端(關到位)



33

遠程關閉

遠程關閉



10

S3繼電器1端(開力矩)

S3繼電器1端(開力矩)



34

保持/停止

保持/停止



11

S3繼電器2端(開力矩)

S3繼電器2端(開力矩)



35

遠程打開

遠程打開



12

S4繼電器1端(關力矩)

S4繼電器1端(關力矩)



36







13

S4繼電器2端(關力矩)

S4繼電器2端(關力矩)



37







14

S5繼電器1端(現場/遠程)

S5繼電器1端(現場/遠程)



38







15

S5繼電器2端(現場/遠程)

S5繼電器2端(現場/遠程)



39

手動/自動信號選擇端

手動/自動信號選擇端



16

S7保持繼電器1端*

S7保持繼電器1端*



40

遠程高電壓公共端*

遠程高電壓公共端*



17

S7保持繼電器2端*

S7保持繼電器2端*



41

手動/自動低電壓公共端*

手動/自動低電壓公共端*



18

S8保持繼電器1端*

S8保持繼電器1端*



42

S6繼電器公共端(故障報警)S

6繼電器公共端(故障報警



19

S8保持繼電器2端*

S8保持繼電器2端*



43

S6繼電器1端(故障報警)

S6繼電器1端(故障報警)



20

S9保持繼電器1端*

S9保持繼電器1端*



44

S6繼電器2端(故障報警)

S6繼電器2端(故障報警)



21

S9保持繼電器2端*

S9保持繼電器2端*



45







22

閥位反饋電流+

閥位反饋電流+



46







23

閥位反饋電流-

閥位反饋電流-



47






AIQ
